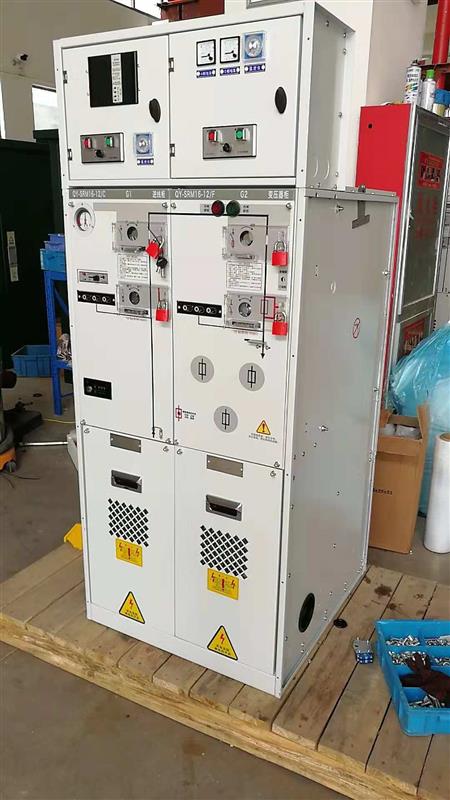

陕西南业10KV充气式开关柜SRM16-12
1.概述
RM6-12型SF6气体绝缘封闭紧凑型金属封闭开关设备采用模块化设计，以其固定式与灵活扩展的完美统-一，以适合终端用户或网络节点的要求，同时满足各种配电开闭所、箱式变电站、电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。
RM6-12包括一个用3.0mm不锈钢焊接而成的气箱，所有带电部件和开关功能都置于其中。产品出厂“之前，对所有的单元/模块都进行了例行试验。这些单元/模块出厂后便可安装，不需要任何特殊工具。
1.1标准扩展模块
C 负荷开关模块(宽度=325mm)
De 带接地刀的电缆连接模块(宽 度=325mm)
D 不带接地刀的电缆连接模块(宽度=325mm)
F 负荷开关一一 熔断 器组合电器模块(宽 度=325mm)
V 真空开关模块(宽 度=325mm)
Be 母线接地模块(宽度=325mm)
M/Pt 表计模块12KV(宽 度=696mm)
CB 真空断路器模块(宽 度=446/500/696mm)
S1 母线分段开关模块(负荷开关) (宽度=325mm)
SvBr 母线分段开关模块(真空开关)
SV 总是跟母线提升模块在一-起(宽 度=650mm)
使用条件
1.充气柜在使用环境上是对周围的空气温度有一定的标准的，通常是要求在-25℃到+40℃之间才比较合适的，当然也不能让设备长时间处在温度40℃下面，也会影响到设备的运行的，比较好一天下来的平均温度是低于35℃的。
2.在海拔高度方面，充气柜比较好的情况是使用海拔高度低于3000米以下的场所，如果有特殊需求，需要一些充气柜应用在海拔超过3000米的场所，需要在定制的时候跟厂家提出要求，厂家根据实际情况，如果条件合理允许的情况下，协商专门定制运用于超过3000米海拔的充气柜。
3.充气柜运用的场所空气湿度比较好是处于百分之九十五以下，当然比较好的情况是空气当中的湿气度平均是低于百分之九十以下的。
4.使用充气柜的场所，可以先用感应系统进行测试，一些电磁干扰程度过高的场所是不适合应用充气柜的，一般情况下都是一些电磁干扰幅度低于1.6KV的场所才能使用充气柜。
产品特点
1.产品适用性能强
如今一些西部的地区因为受到一些恶劣天气和高海拔等外界环境因素的影响，在供电系统方面的要求是越来越高了，一些普通的设备已经远远不法达到要求，满足比较高的可靠性能进行供电，所以如今绝缘充气柜设备非常满足这些使用需求，能够应用于这些场所，这主要是因为设备在整体的体积方面是非常的小巧的，所以在占位面积方面是非常的节省的，而且应用在这些恶劣环境因素下，不仅不会受到环境因素的影响，反而能够非常适应，体现出非常良好的效益，更加协调的运行。
2.产品非常的多样化
因为充气柜主要就是将各种高压元件进行组合，形成一个各个标准模块
，所以我们可以根据不同的使用需求，进行不同元件的组合来进行应用，满足各种不同的需求。厂家在设计生产设备的时候，还给设备上面预留了一些电缆的插座，可以方便后续在使用的时候增加进出线的电缆数量来进行一些扩容操作，能够很方便的满足后续的各种使用需求，组成不同的系统。当然客户有一些特别的需求，也可以提出来，厂家会根据合理性进行特别的配置元件。
3.产品在使用方面非常的安全稳定
产品在设计生产的时候是将所有导电的部分全都密封在绝缘气体当中，所以整个产品在运行方面非常的可靠，能够保持长时间不间断的运行，在如今电网当中是非常适应的，能够在频繁操作的情况下，还保持了非常稳定可靠的运行，对电路做到比较好的控制和保护工作，非常有效的保证了操作人员的操作安全和设备的良好运行。
4.设备后续维护量小
因为设备在运行过程中一直是处于密封状态下，所以基本不会出现腐蚀和破损等现象，所以后续在设备上的维护工作量是非常小的，非常有限的节省了后续的维护成本，另外就是设备这样在使用寿命上面也是非常的长久的。
技术参数
2.1性能指标
SF6气体压力
20℃下绝对压力为1.4bar
气体年泄漏率0.2%/年
防护等级IP67
气室不锈钢厚度3.0mm。
正常运行环境条件
温度40℃
z低温度-50℃
较大平均相对温度≤95%
海拔高度≤2000米
母线；
开关柜内母线400,mm2Cu
开关柜接地母线150mm2Cu
颜色；
开关柜前面板RAL7012
侧板和电缆室前盖板RAL7035
满足标准；
GB/T11022 GB3906 GB1985
GB16926 GB38041 GB1984
GB3309
IEC60056 IEC60129 IEC60265
IEC60298 IEC60420 IEC60694
2.2技术参数
标准扩展模块
C负荷开关模块（宽度=325mm）、De带接地刀的电缆连接模块（宽度=325mm）、D不带接地刀的电缆连接模块（宽度=325mm）、F负荷开关熔断器组合电器模块（宽度=325mm）、V真空开关模块（宽度=325mm）、SL母线分段开关模块（负荷开关）（宽度=325mm）、SVBR母线分段开关模块（真空开关）、SV总是跟母线提升模块在一起（宽度=650mm）、BE母线接地模块（宽度=325mm）、M/PT表计模块12KV（宽度=696mm）、表计模块24KV（宽度=900mm）、CB真空断路器模块（宽度=696mm）.
